上周在网上看到几台故障的凤凰EK180，价格很低，于是要下，打算拆着玩，这周收到相机，看了一下，四台机子中有两台是简单的小问题，处理了一下，第三台机子就惨了，顶盖破了，反光板不降，快门按纽的小杆子和弹簧也没了，光圈检测机构也不灵了，于是从第四台机子上把顶盖拆过来，快门小杆子和弹簧也拆过来，再开了前脸看了是弹簧错位了，也顺手调整回去，留下这第四第机子，顶盖烂，快门挂不住弦，加上手上没有配件了，也懒得修了，打算来个开膛破肚，于是用手头的相机记录下整个过程。

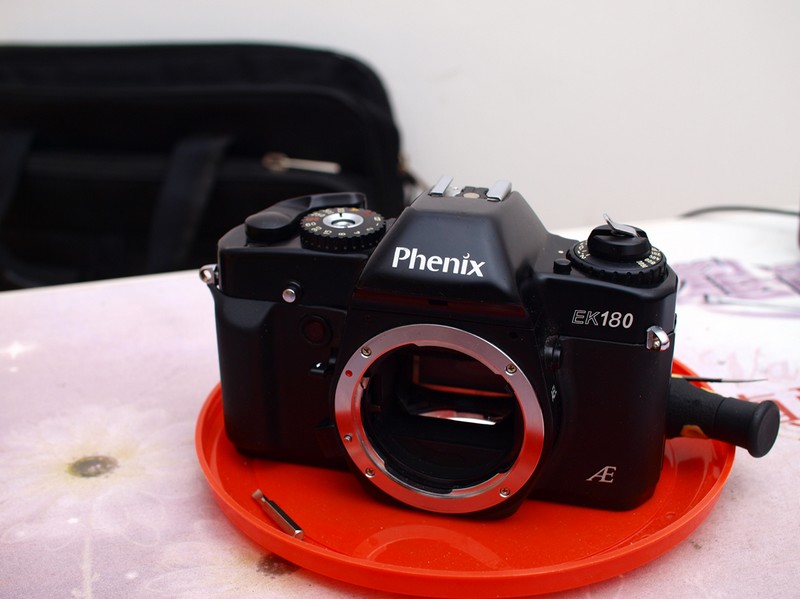

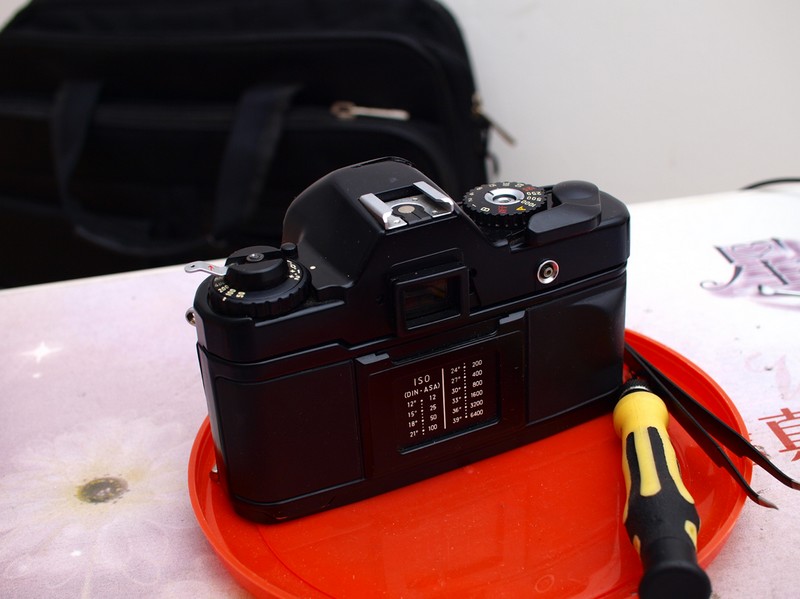

这就是要碎尸的凤凰EK180相机了，说起来这还是一台不错的机子，江西凤凰光学公司生产，使用电磁机械快门，快门速度1秒-1/1000秒,当然还有B门,带测光,并且还带A档,可以调节+-2档(1/2步长)曝光补偿,ISO设置100,200,400,800,1600.当然基本上我没见到过超过ISO400的胶片......
并且此机还带有景深预览功能、多重曝光功能、定时自拍（可惜只有一个时间可设定，好像是10－12秒左右）。
此机的最大亮点在于取景器内，右侧有一列的LED数字显示当前设定的快门速度以及测光所得的快门速度，最有趣的是光圈数值并不通过LED显示，而是取景器里看过去下方会有一个小窗口直接对准镜头上光圈环的光圈标数，就是不知道光线不好的时候能不能看清楚。






好了，言归正传，介绍完机子，就可以开始拆了

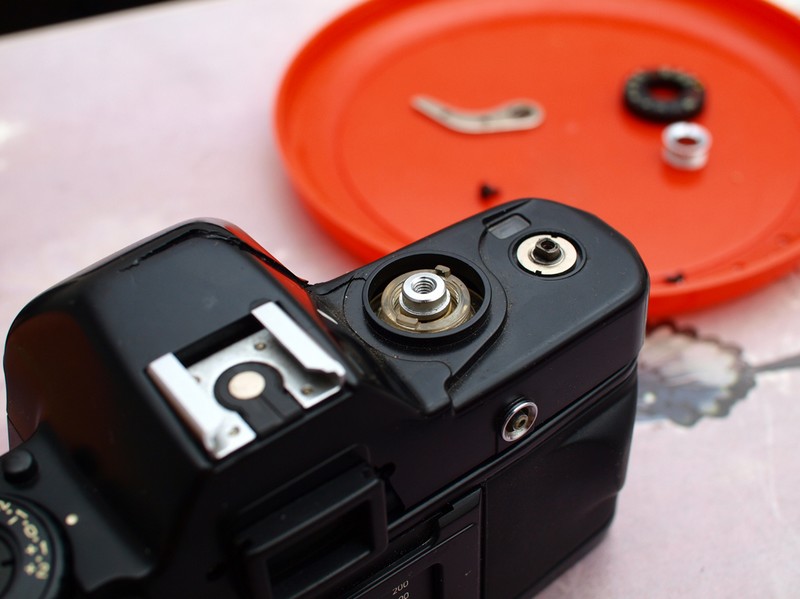

这是右肩，快门按纽下方没有小杆子和弹簧，已经弹不上来了，也就触发不了快门了，圈片器上塑料盖的螺丝木有了

转开快门速度盘上的螺圈，拿掉快门速度盘，转掉卷片扳手上的螺丝（要注意的是这里的螺丝基本全是反丝，也就是要顺时针才能转下），看后面的小盘子，拆下的东西都在那

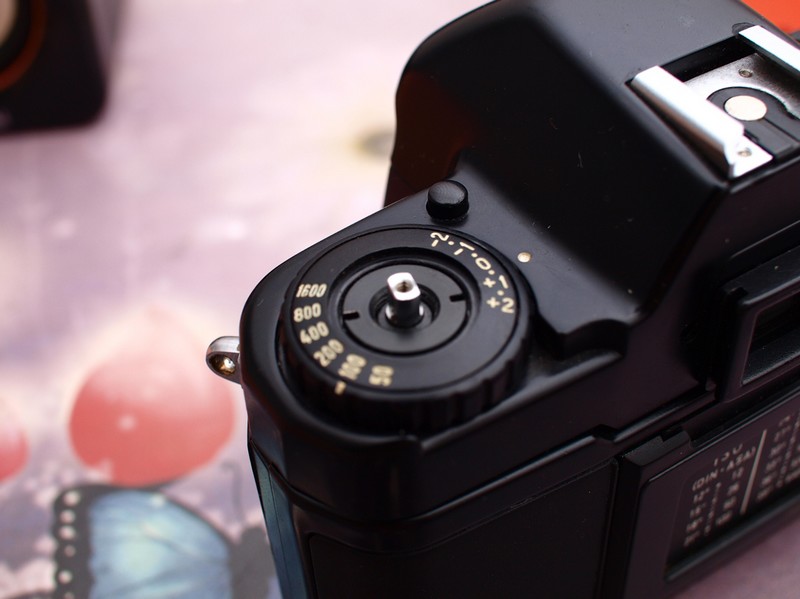

拆掉倒片把手上的螺丝，下面也是一个螺圈，拆掉





顶盖的前后共有四颗螺丝，拆掉就可以拿下来了，从上图可以看到顶盖已经破了


拆下来的顶盖，上面的两条电线之前换顶盖时就已经被我烙下来了

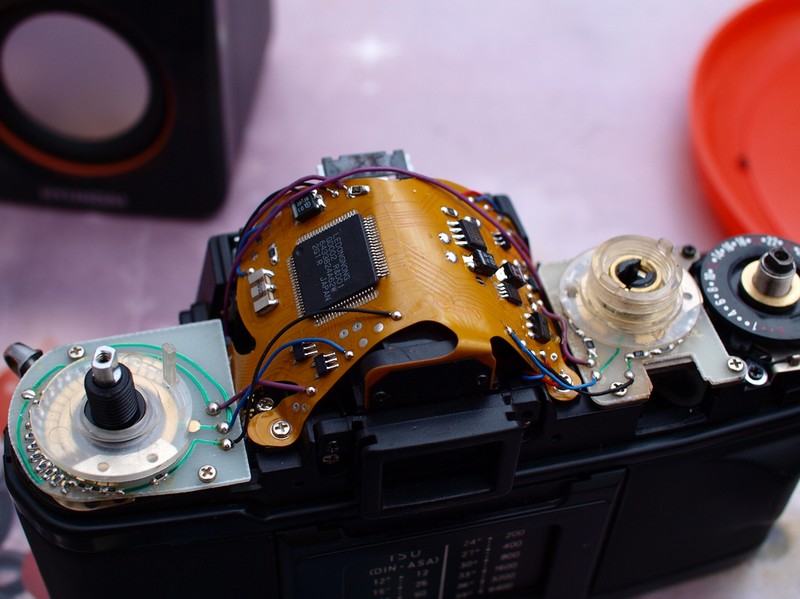

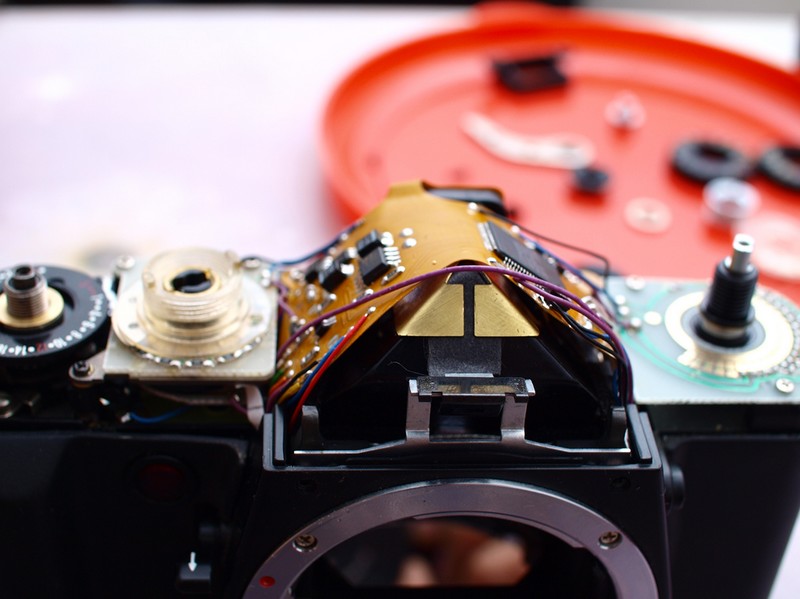

去掉顶盖后的机顶，上方有一张集成线路板，左边是控制曝光补偿的调圈

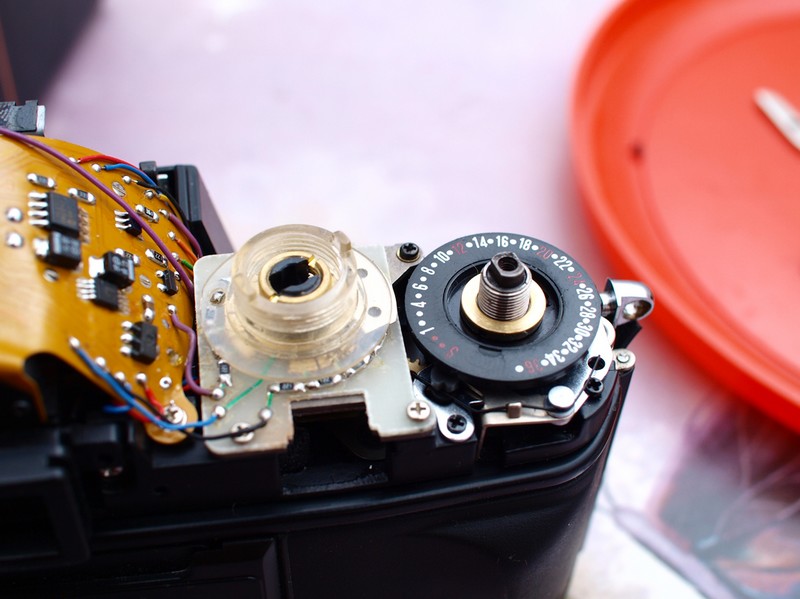

机顶右侧是快门电子调速机构和过片计数机构

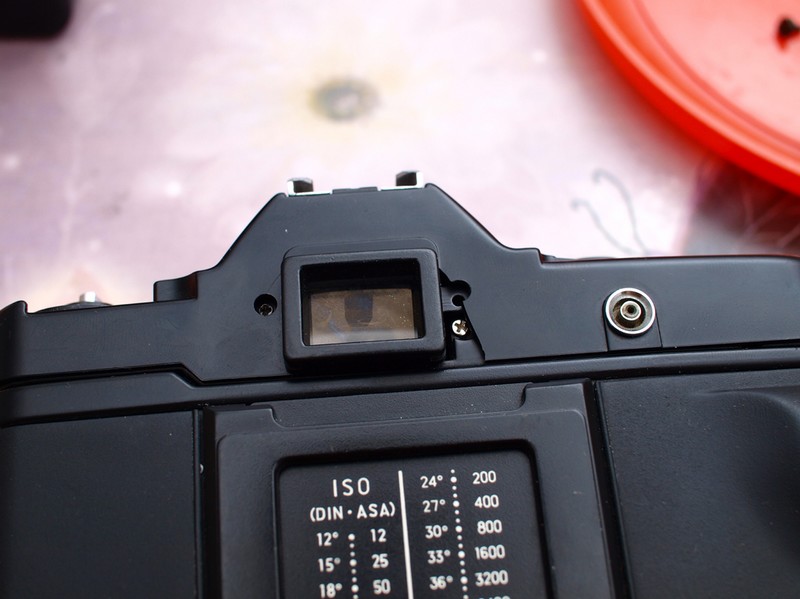

拆掉上盖，眼罩也就掉下来了

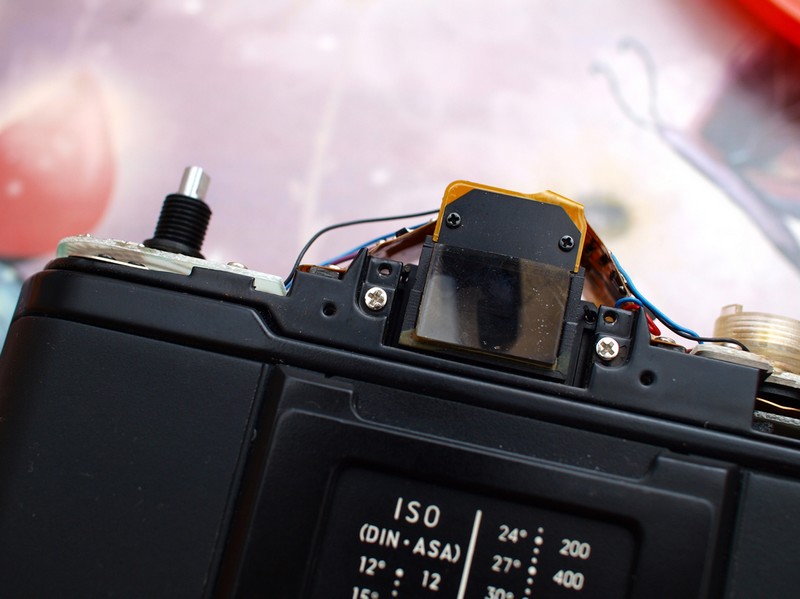

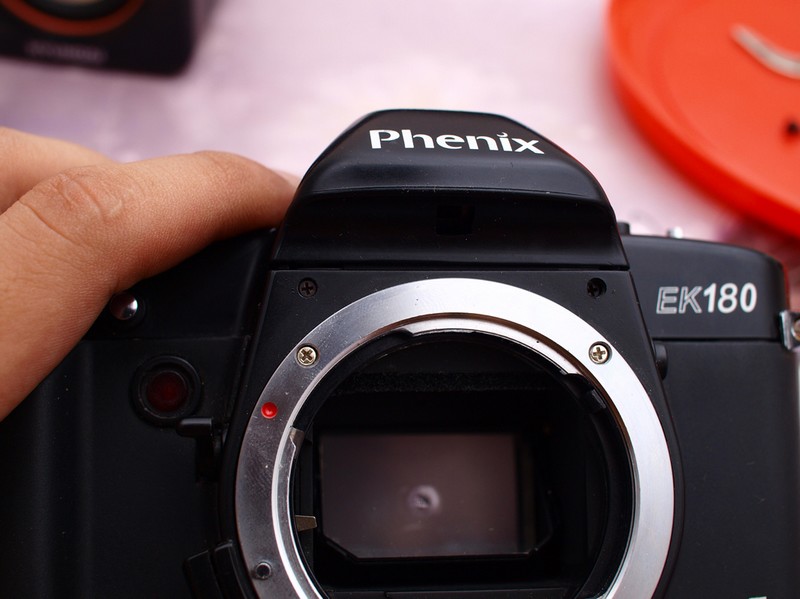

顶部正面，卡口上方的黑色小方块就是用来看镜头上光圈环的数值的小窗子

不小心Crtl+Enter发出去了，抢了楼回来继续编辑

拆了顶盖后再拆底盖，底盖上的电池仓盖都木有了，说起来，四台机子只有两台有电池仓盖，蛋疼，考虑应该拿个一毛硬币或是其它东西做个仓盖了

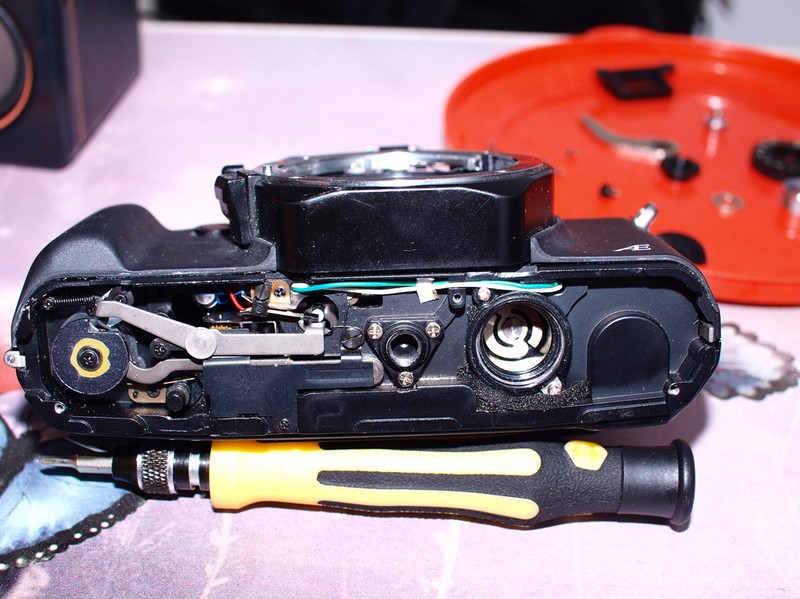

去掉三颗螺丝后，取下底盖，底部看上去很简单，就一个圈片连动上弦机构，和一个防止多重过片的杆子


缺口圈盘跟边上的杆子配合防止多重过片，圆盘下方的杆子用来带动快门上弦，圆盘下面还有一个小齿轮，配合边上的小金属片防止过片时回弹

底盖拿掉后，就不用管它了，回过头来看看前脸，前脸右侧有个景深预览杆，里面有个小螺丝，拿下，上面的小红点就是定时器的开关了

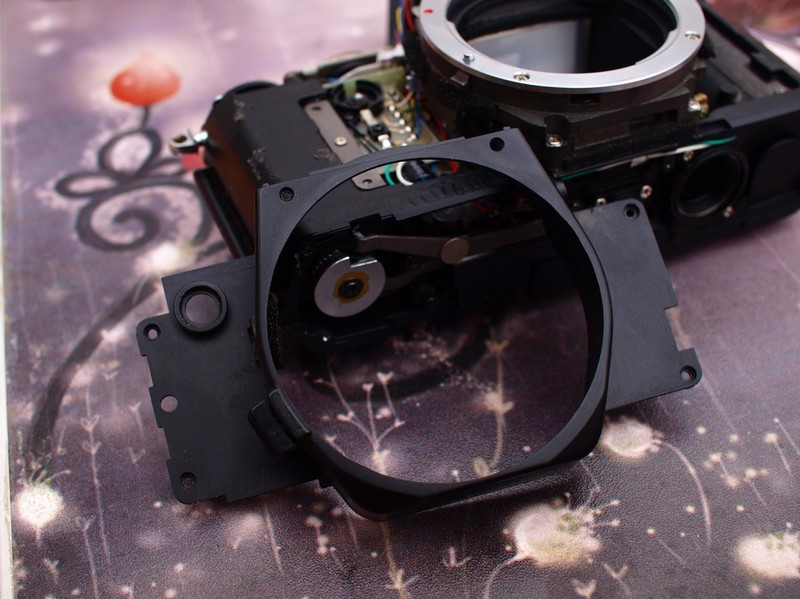

掀掉前脸的皮，转掉前脸上的四个螺丝（其实是六个，有两个在拆顶盖时就拿掉了）前脸就下来了

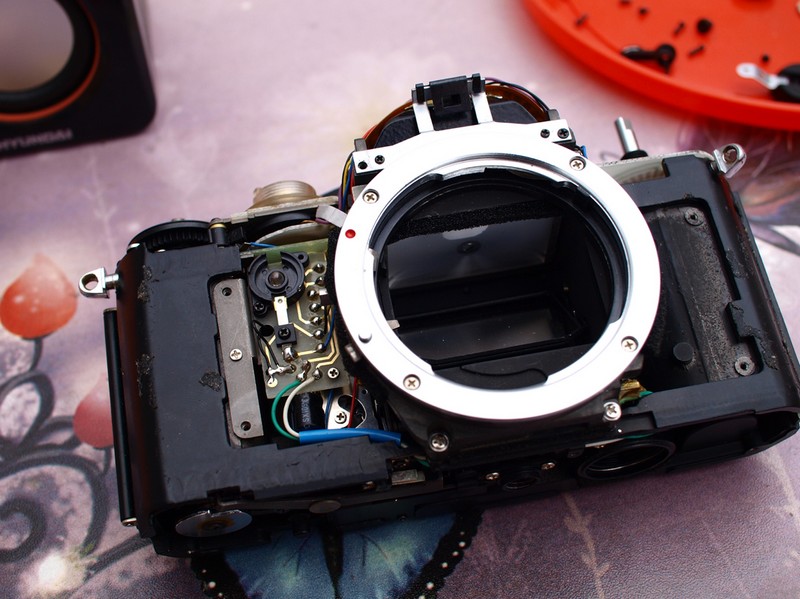

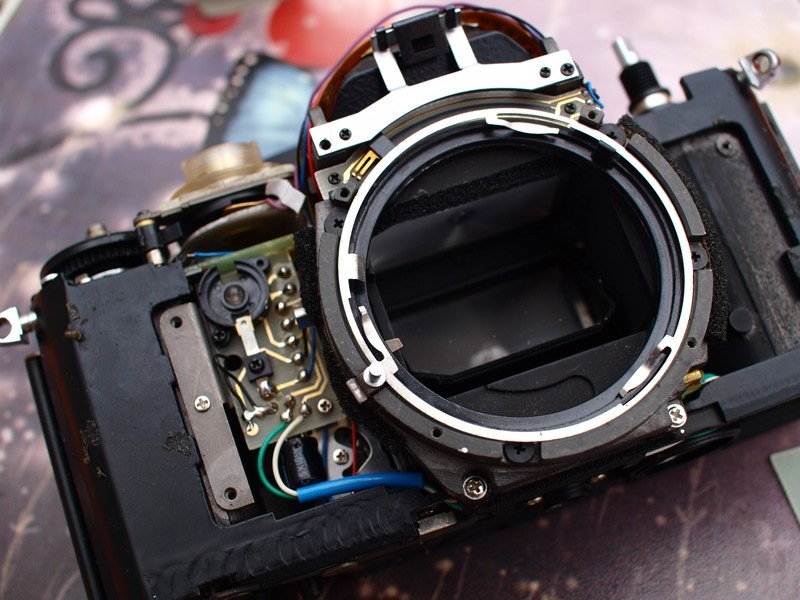

去掉前脸后，露出了里面的一些线路


先把曝光补偿盘上的几根电线烙下来

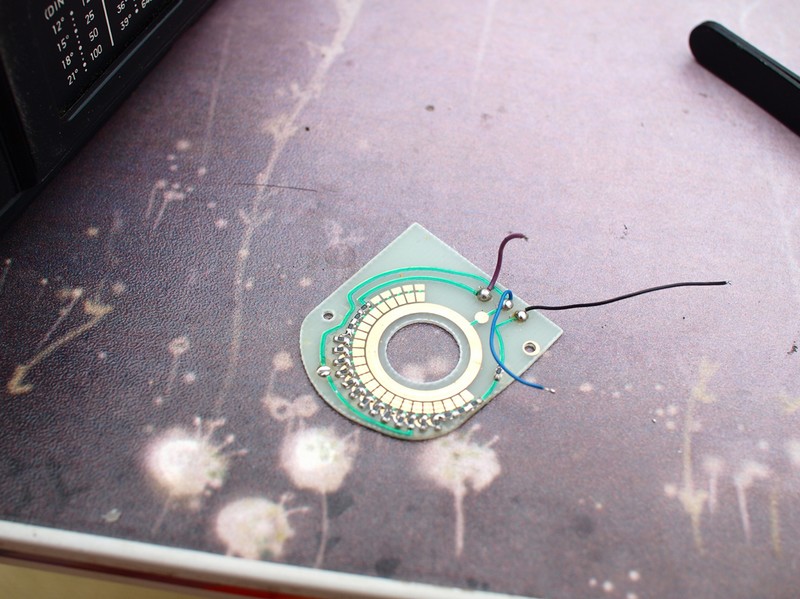

取下后的曝光补偿盘


拆掉镜头卡口，其实要拿小主体不需要拆下这个的，不过反正是乱拆

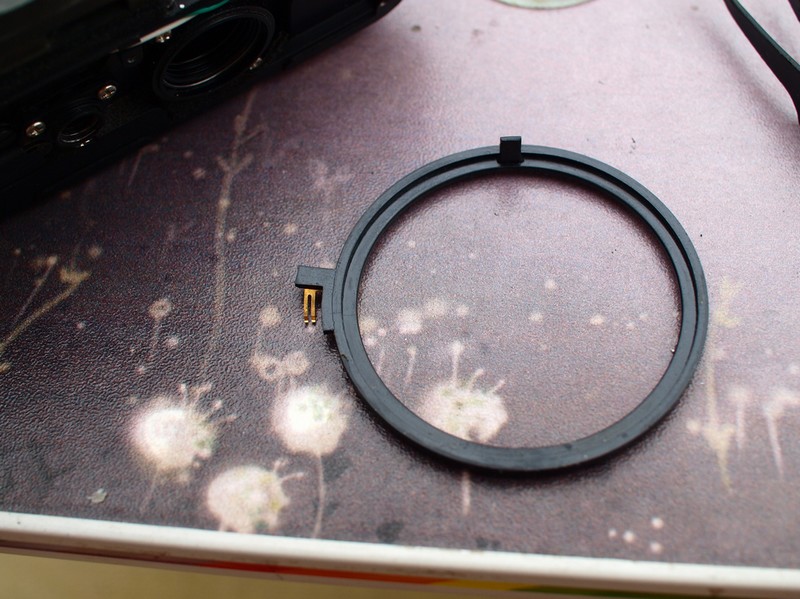

这个就是检测镜头光圈的东东了，直立的突起跟镜头上的光圈环相卡，带动环的转动，边上的小电刷连接一块电线板获取光圈值

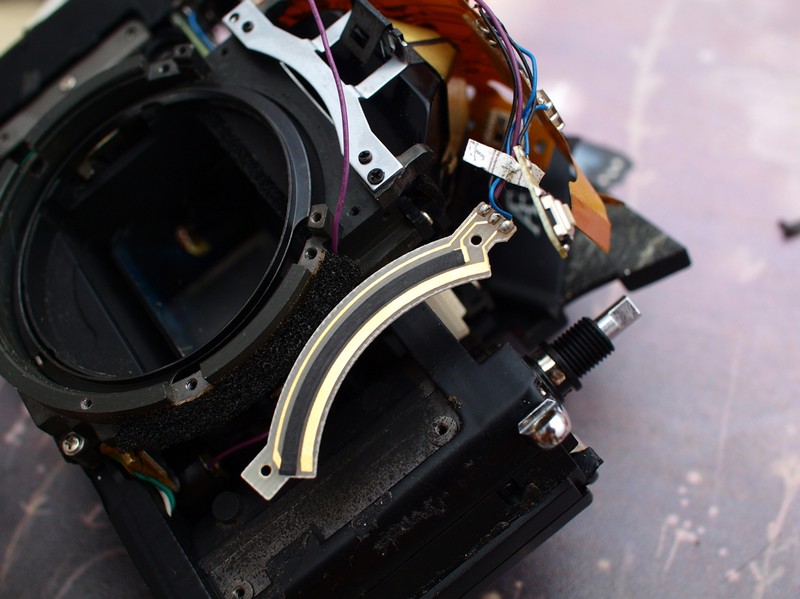

就是这个弧型，顺便把几根电线烙下来，把顶部的线路板的排线也拔下


到这里小主体基本上就出来了，卸下机子后面的螺丝，以及小主体上的几颗螺丝就可以了

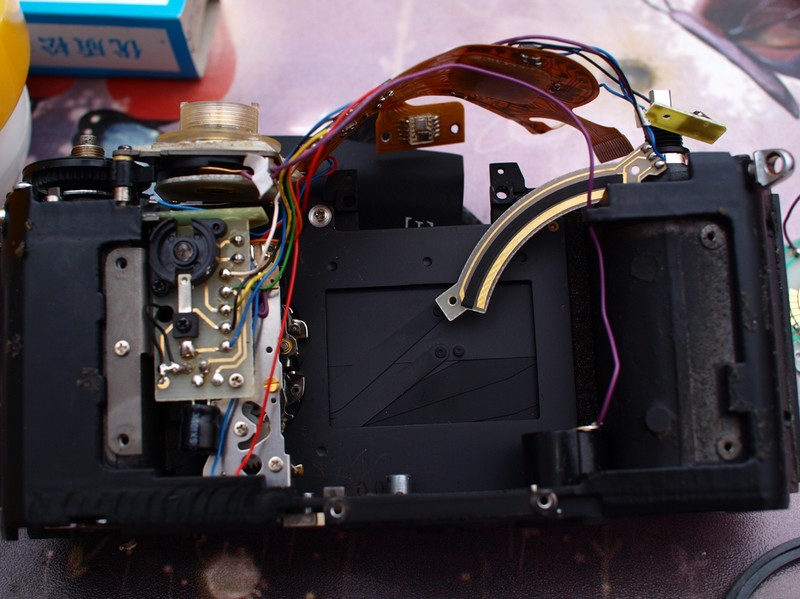

拿掉小主体和取景器（五棱镜）后，就露出快门机械了，纵走式双叶片快门


齿轮那里就是快门的控制机构

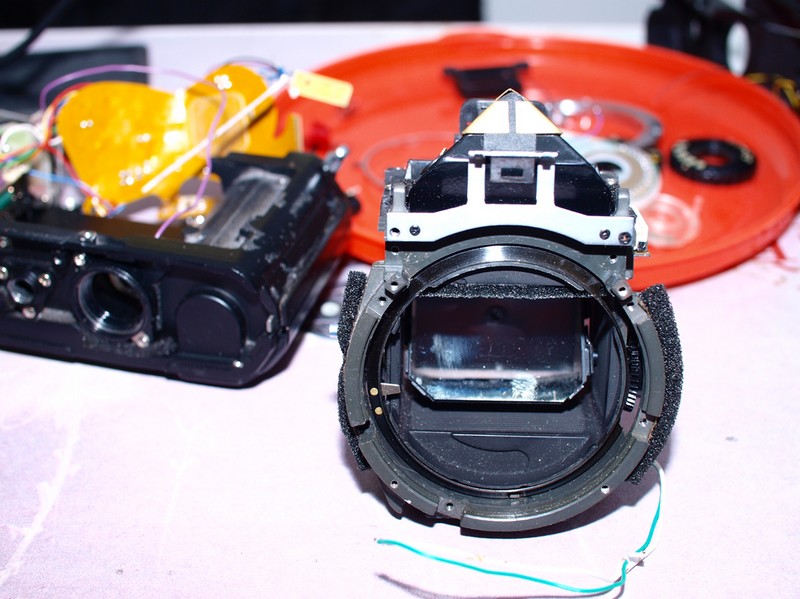

拆下的小主体

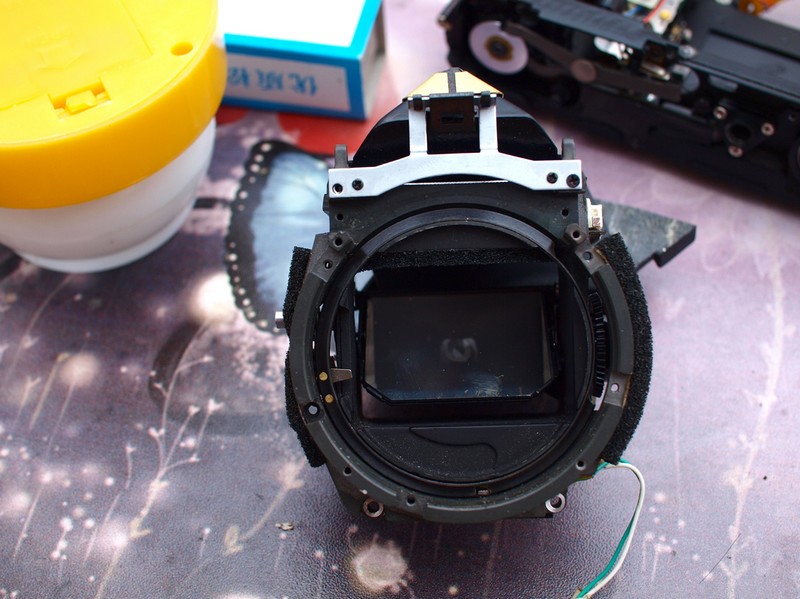

曝光正常点，不过基本上只能看到一块反光板

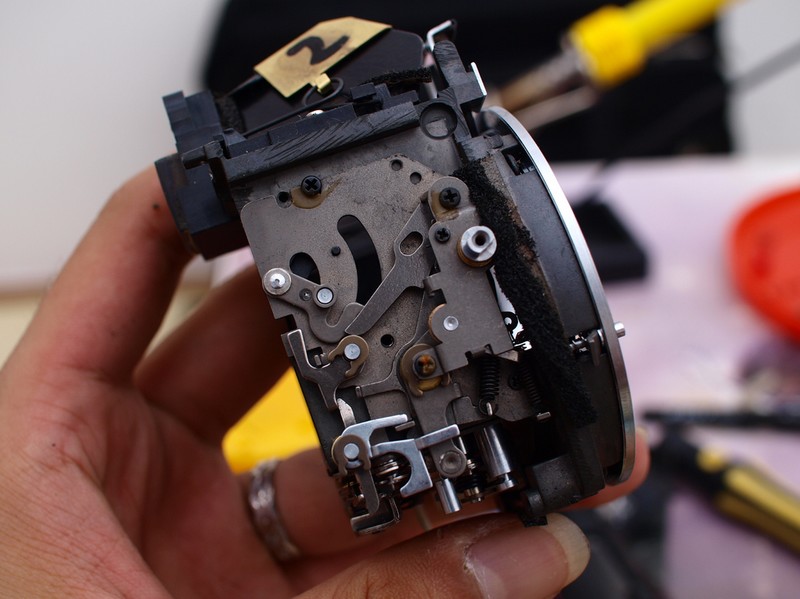

侧面，跟快门控制机械连接，控制反光板的升降

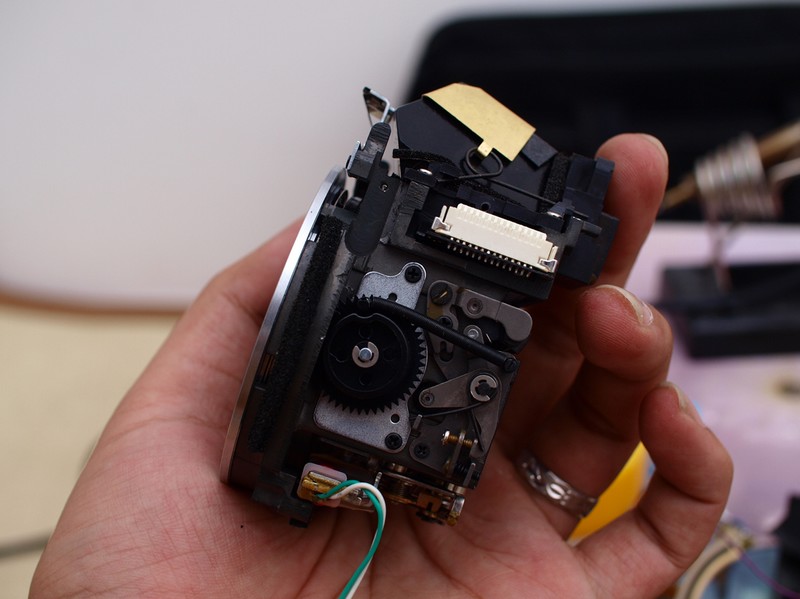

右侧的黑色齿轮和弹簧就是控制光圈检测环的回位的，也就是第三台机的故障点


底部

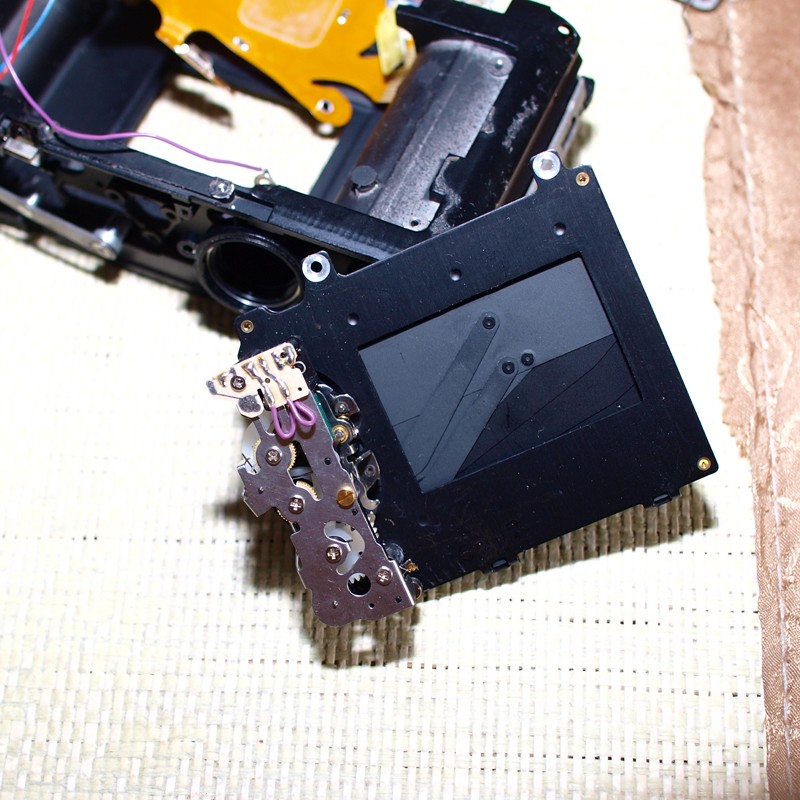

拆掉几个螺丝，就可以拿下快门机构了

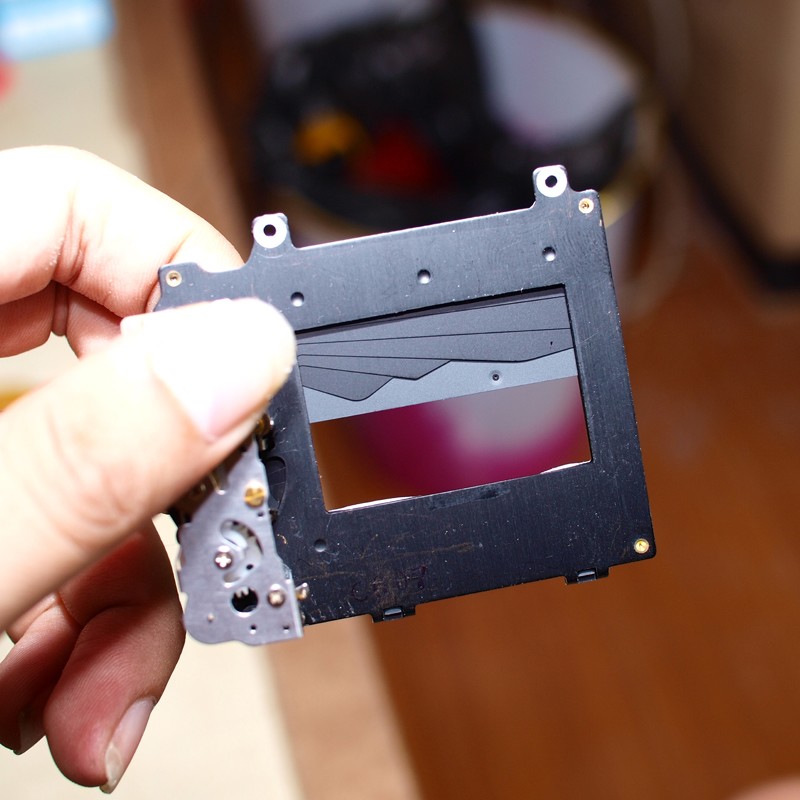

拿下后的快门系统


背面


侧面

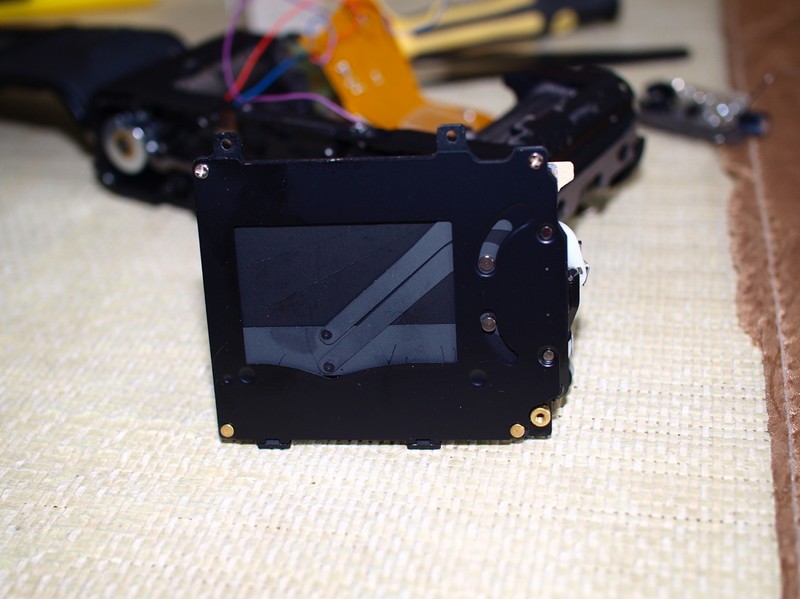

打开状态

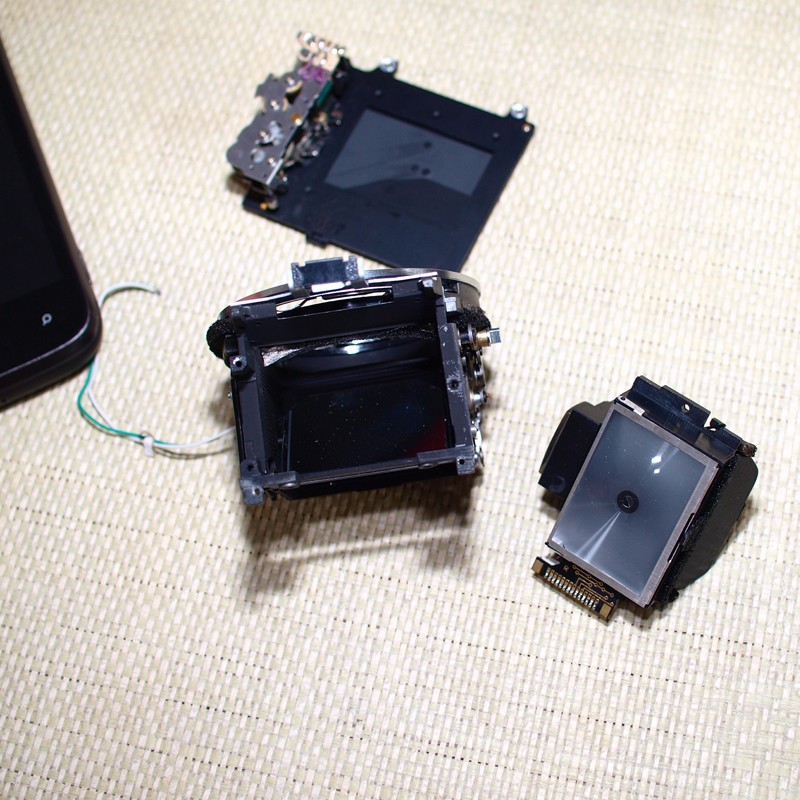

快门、小主体、五棱镜（带裂像+微棱对焦屏）

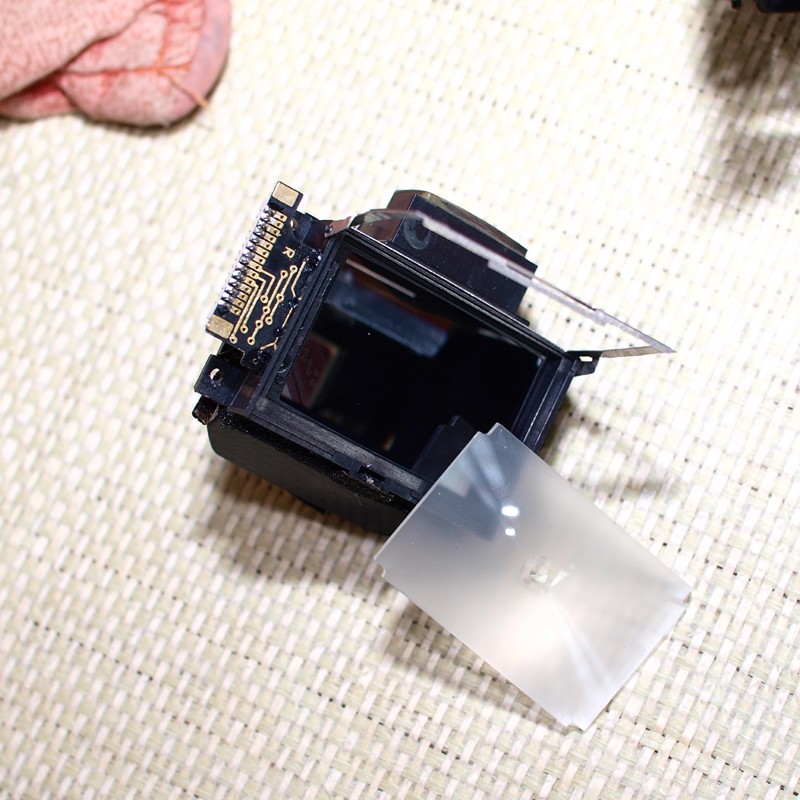

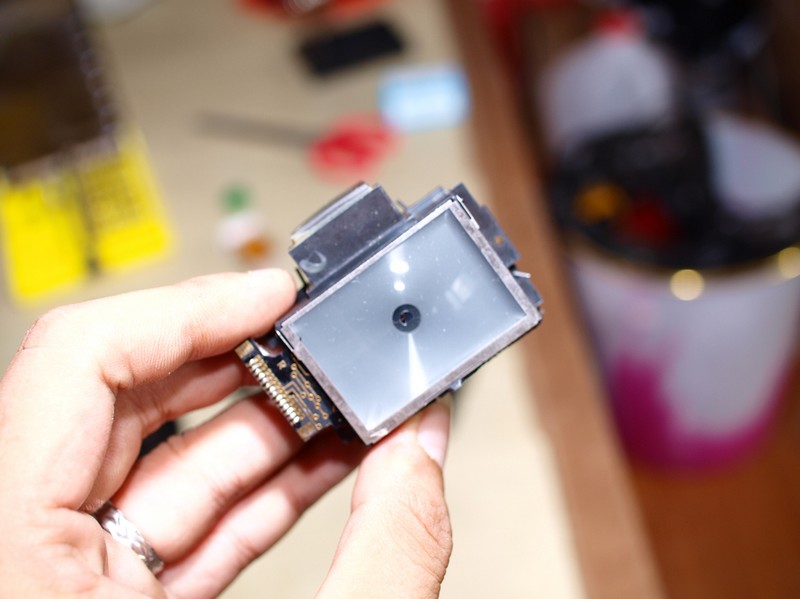

把对焦屏也拆下，还可以留着备用，不知道用到其它机子上行不行，估计要打磨一下


五棱镜

基本上肢解完毕，还有个卷片系统，不过没什么意思，也不去拆了
本来还打算拆完装回去的，但是在拆的过程中，快门控制盘那里有颗螺丝被我拧花了（国产螺丝。。。唉。。。。）还把多重曝光控制的弹簧也弄乱了（跟上者连在一起的），于是也不想再装回去了，就拿着五棱镜小主体还有快门玩吧

下次可以弄台小旁轴来拆拆，上次飞鸿兄（最近太忙，他也好久没在坛子出现了吧）的虎丘351EE被我拆了一半，修了一下快门触发，装回去了，就是不小心把握手上的小杆子弄断了，下次买块皮给他帖上，就当没握手吧，还可以继续用:)

写个帖子也写了半个多小时，拆的时候因为拍照记录，花了我两个多小时。。。。。
